- Лотки устанавливаются в траншею с обязательным омоноличиванием. Толщина стенок бетонной обоймы определяется в зависимости от области применения системы. Детальные монтажные схемы запрашивайте у специалистов компании.
- Заглубление лотка должно быть таким, чтобы по окончании монтажа отметка решетки оказалась на 3-5 мм ниже отметки дорожного покрытия.
- Начинать монтаж следует с установки пескоуловителя в нижней отметке трассы, от которого с помощью шнура наметить линию укладки лотков.
- Лотки соединяются встык, для чего они оснащены с одной стороны пазом и шпунтом с другой. Для увеличения срока службы системы водоотвода, необходима герметизация стыков лотков.
- В случае соединения под углом, лотки и решетки необходимо распилить и стыковать «в ус». Распиливать лотки следует болгаркой с алмазным диском, захватывая одновременно обе стенки.
- В случаях установки лотков в асфальтовое покрытие, в процессе асфальтирования, решетки рекомендуется накрывать полосой ДВП или другого материала. Асфальтирование территории следует проводить при надетых на лотки решетках. Недопустим наезд асфальтоукладчика или грузовой автомашины на лотки.
- При бетонном покрытии необходимо предусмотреть температурные швы – параллельно дренажной линии с каждой стороны.
- Подключение лотков к системе канализации осуществляется через пескоуловитель при помощи патрубка ПВХ Ду 110-200 мм. Заглушку выпускного отверстия следует предварительно удалить из корпуса пескоуловителя.
- При подключении лотков к системе канализации через вертикальный патрубок без пескоуловителя, следует освободить от заглушки формированное отверстие в дне канала. Для этого проделать сверления по его контуру (диаметр сверла 8 мм) и легким ударом молотка с внутренней стороны канала выбить заглушку.
- Необходимо производить периодическую очистку системы от мусора со снятием решеток и выемкой фильтра из пескоуловителя. Периодичность очистки определяется условиями эксплуатации.
Схемы установки: Стандартная серия
- Схемы для лотков из бетона
Схемы для лотков из полимербетона
Схемы для лотков из пластика
Схеми для пескоуловителей и дождеприемников
Схемы установки: Усиленная серия
- Схемы для лотков из бетона
Схемы для лотков из полимербетона
Схемы для лотков из пластика
Схеми для пескоуловителей и дождеприемных колодцев
Стандартная серия
Схемы для лотков из бетона

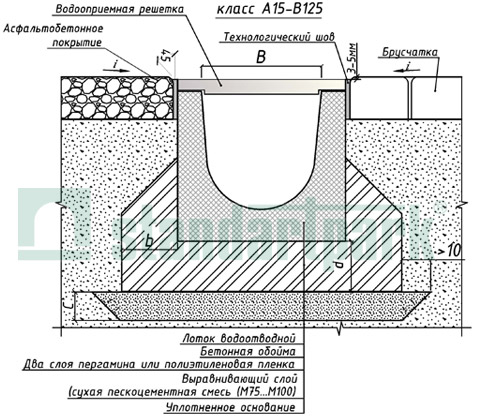

Пример установки бетонных лотков класа А15-В125 в асфальтобетонное покрытие

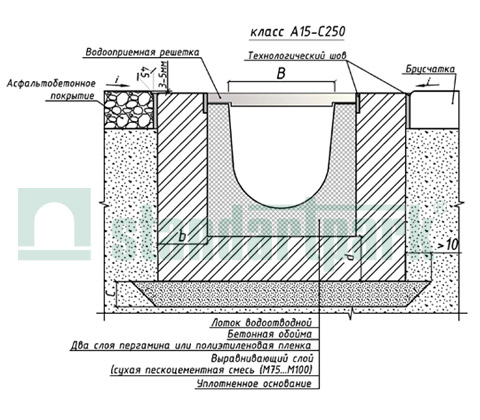

Пример установки бетонных лотков класса А15-С250 в асфальтобетонное покрытие

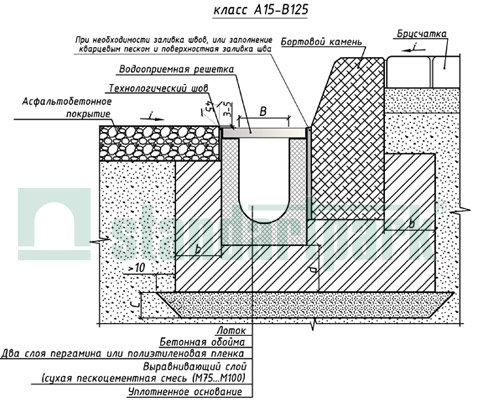

Пример установки бетонных лотков класа А15-В125 у края бордюра

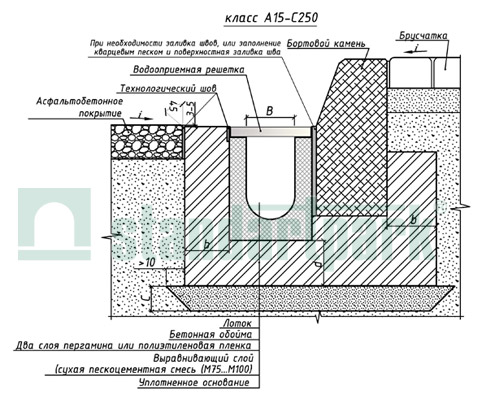

Пример установки бетонных лотков класса А15-С250 у края бордюра

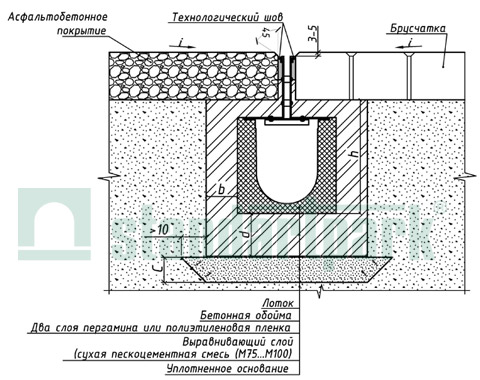

Пример установки бетонных лотков в поверхность из асфальтобетонного покрытия и брусчатки Схемы для лотков из полимербетона

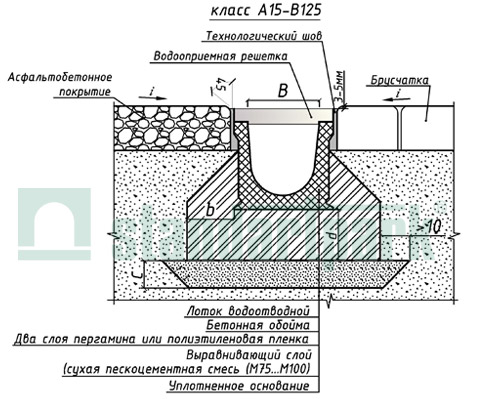

Пример установки полимербетонных лотков класа А15-В125 в поверхность из асфальтобетонного покрытия и брусчатки

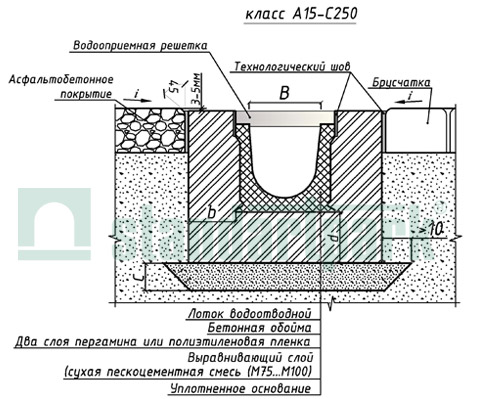

Пример установки полимербетонных лотков класса А15-С250 в поверхность из асфальтобетонного покрытия и брусчатки

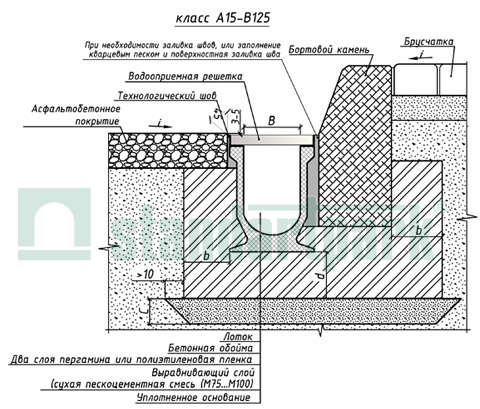

Пример установки полимербетонных класа А15-В125 лотков у края бордюра

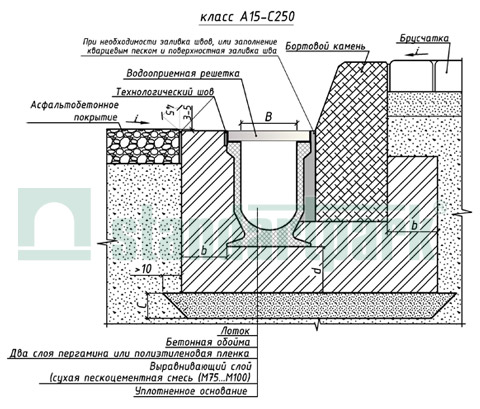

Пример установки полимербетонных лотков класса А15-С250 у края бордюра

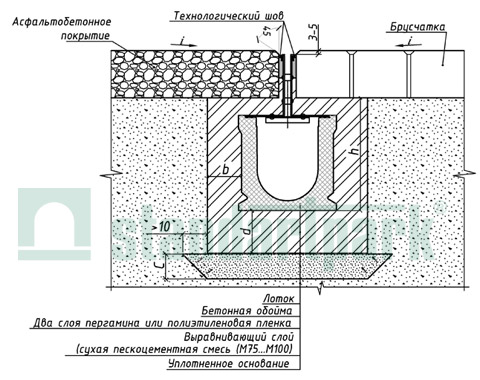

Пример установки полимербетонных лотков в поверхность из асфальтобетонного покрытия и брусчатки Схемы для лотков из пластика
Пример установки пластиковых лотков класа А15-В125 в безшовий цементный пол

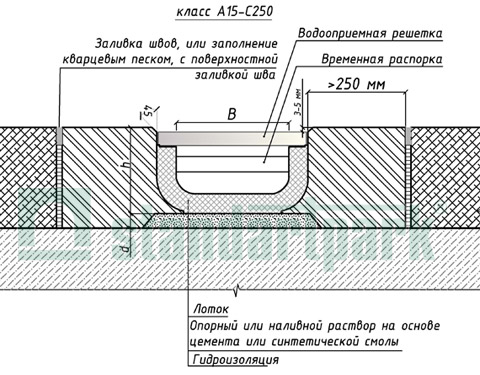

Пример установки пластиковых лотков класса А15-С250 в монолитное покрытие

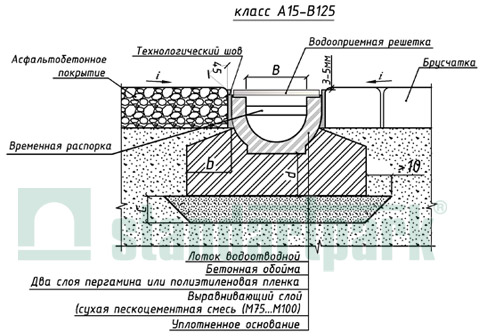

Пример установки пластиковых лотков класа А15-В125 в поверхность из асфальтобетонного покрытия или брусчатки

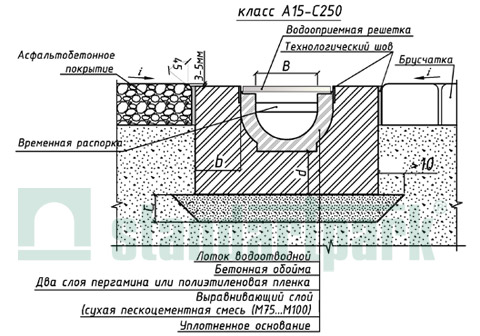

Пример установки пластиковых лотков класа А15-С250 в поверхность из асфальтобетонного покрытия или брусчатки

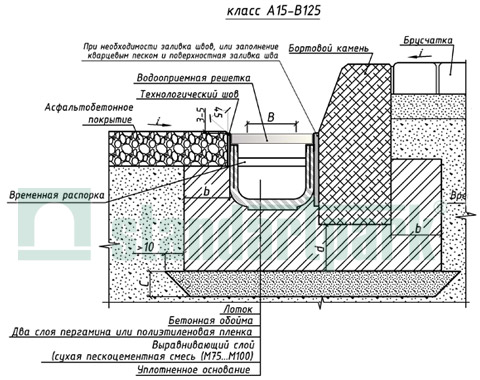

Пример установки пластиковых лотков класа А15-В125 у края бордюра

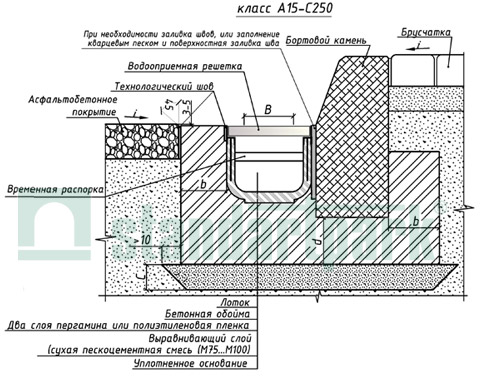

Пример установки пластиковых лотков класа А15-С250 у края бордюра
Пример установки пластиковых лотков в поверхность из асфальтобетонного покрытия и брусчатки Схеми для пескоуловителей и дождеприемников

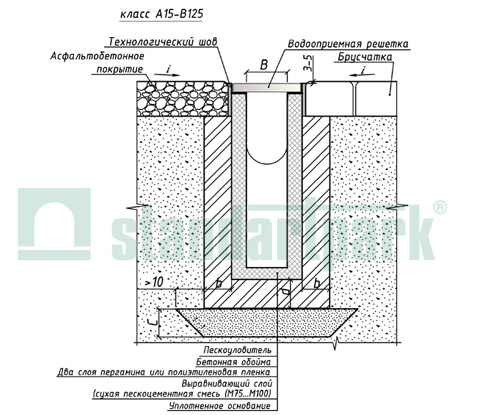

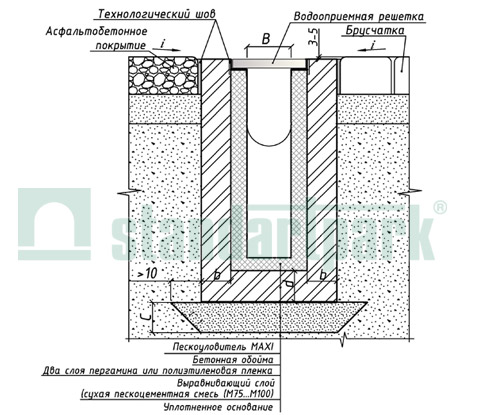

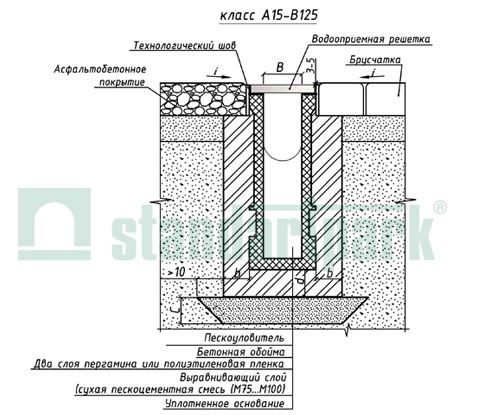

Пример установки бетонных пескоуловителей класа А15-В125 в поверхность из асфальтобетонного покрытия и брусчатки

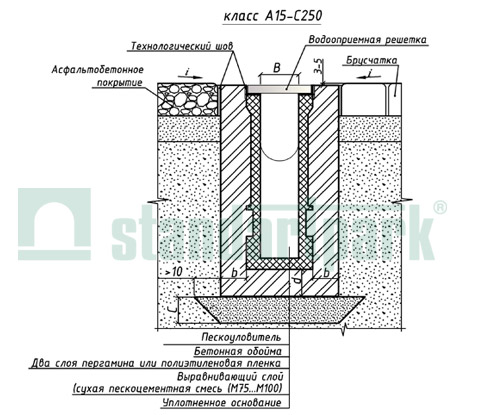

Пример установки бетонных пескоуловителей класа А15-С250 в поверхность из асфальтобетонного покрытия и брусчатки
Пример установки полимербетонных пескоуловителей класа А15-В125 в поверхность из асфальтобетонного покрытия и брусчатки
Пример установки полимербетонных пескоуловителей класа А15-С250 в поверхность из асфальтобетонного покрытия и брусчатки

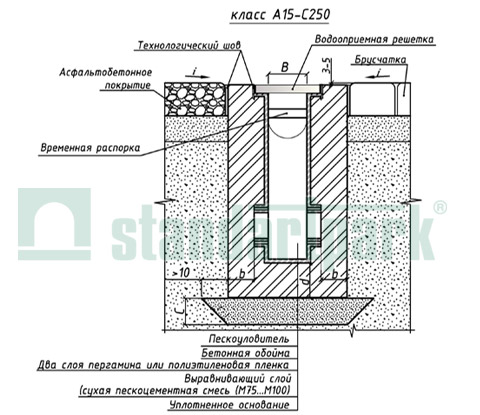

Пример установки пластиковых пескоуловителей класа А15-С250 в поверхность из асфальтобетонного покрытия и брусчатки Пример установки пластиковых лотков класа А15-С250 у края бордюра Усиленная серия
Схемы для лотков из бетона

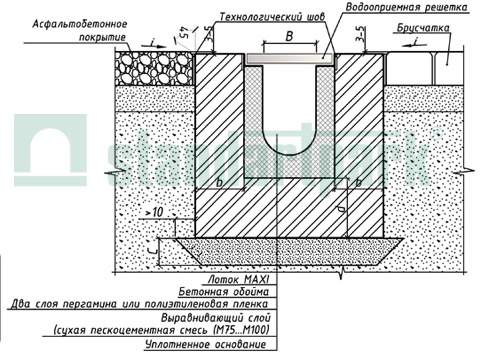

Пример установки бетонных лотков серии BetoMax в поверхность из асфальтобетонного покрытия и брусчатки

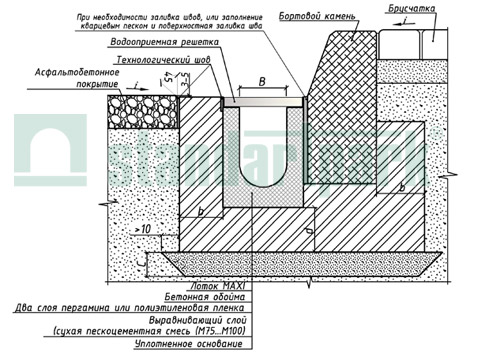

Пример установки бетонных лотков серии BetoMax у края бордюра

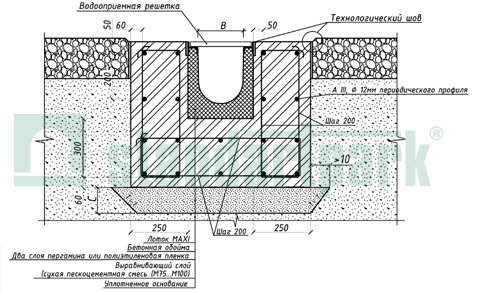

Пример армирования обоймы Схемы для лотков из полимербетона

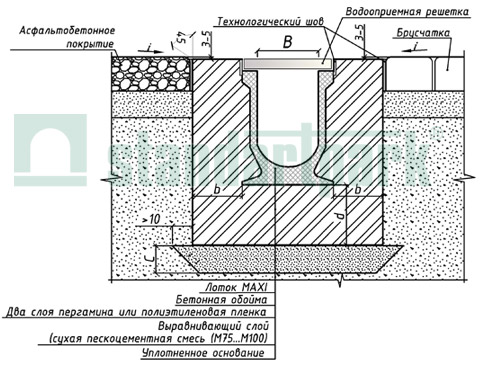

Пример установки полимербетонных лотков серии CompoMax в поверхность из асфальтобетонного покрытия и брусчатки Пример установки полимербетонных лотков серии CompoMax у края бордюра Схемы для лотков из пластика

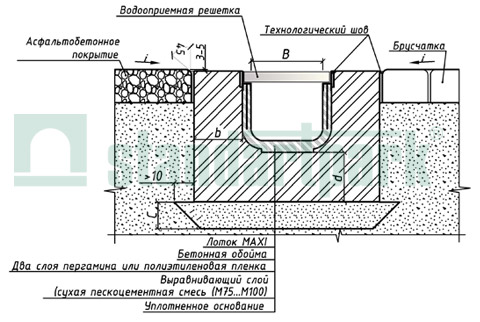

Пример установки пластиковых лотков серии PolyMax в поверхность из асфальтобетонного покрытия и брусчатки

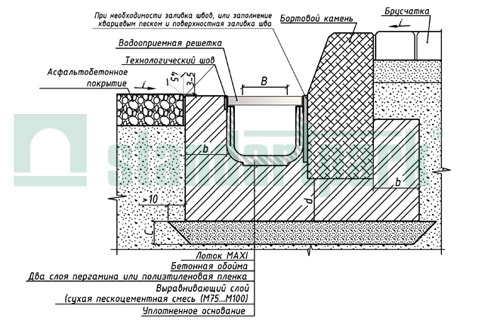

Пример установки пластиковых лотков серии PolyMax у края бордюра

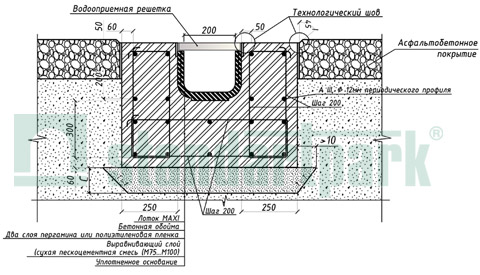

Пример армирования обоймы Схеми для пескоуловителей и дождеприемных колодцев

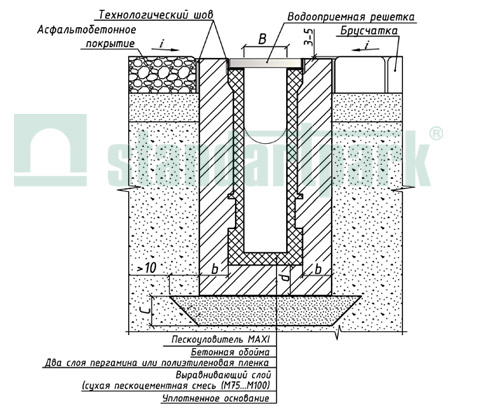

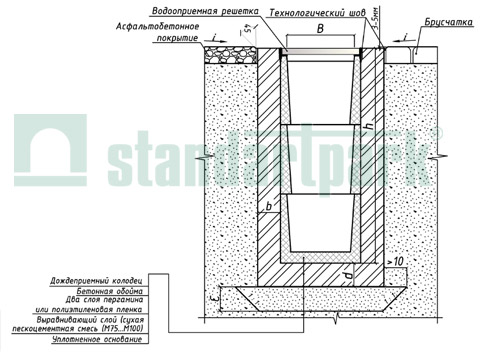

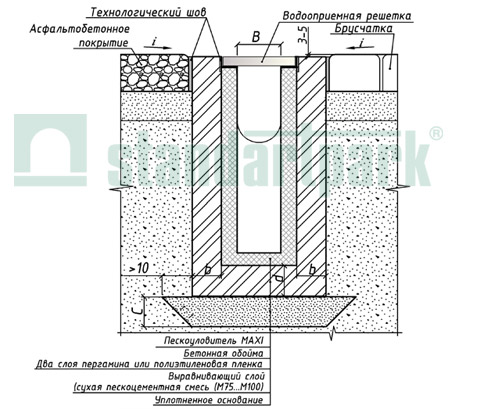

Пример установки пескоуловителей усиленной серии в поверхность из асфальтобетонного покрытия и брусчатки
Пример установки пескоуловителей усиленной серии в поверхность из асфальтобетонного покрытия и брусчатки
Пример установки пескоуловителей усиленной серии в поверхность из асфальтобетонного покрытия и брусчатки
