Точечный водоотвод стандартной серии S'park и Basic

Каталог: Системы водоотвода

скачать PDF скачать ZIP

Точечный дренаж используется для отвода избыточной воды с крыш зданий, устанавливается в придверных приямках, под поливочными кранами и в других местах, где необходим локальный сбор воды. Кроме того, система точечного водоотвода может дополнять линейный дренаж в тех местах, где требуется быстрое удаление излишков воды: на площадках перед входом в дом, автомобильных стоянках, на въездах и дорожках. Отведение атмосферных осадков с кровель зданий должно решаться в комплексе с организацией сбора воды вокруг зданий. Благодаря этому увеличивается срок службы фундаментов и отмостки зданий, предотвращается подтопление подвальных помещений. Оптимально, если система точечного дренажа разрабатывается на стадии проектирования здания. Это позволяет оборудовать места для размещения дождеприемников под каждым водостоком с крыши до того, как будет выполнена отмостка дома.

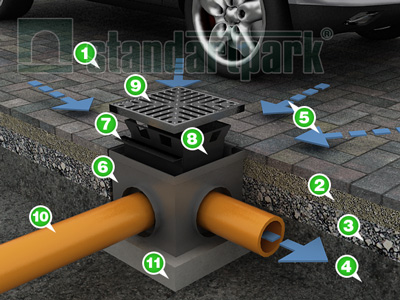

Устройство точечного водоотвода

1. Дорожное, тротуарное покрытие;


2. Выравнивающий слой;


3. Основание дорожного покрытия;


4. Грунт;


5. Дождевая, талая вода;


6. Пластиковый дождеприемник;


7. Перегородка-сифон;


8. Корзина для сбора мусора;


9. Дренажная (водоприемная) решетка;


10. Труба ливневой канализации;


11. Бетонный каблук.

Системы точечного водоотвода стандартной серии

Точечный водоотвод (дренаж) стандартной серии представлен пластиковыми дождеприемниками, защитными решетками, чугунными обрамлениями и бордюрами для дождеприемников.

Системы точечного водоотвода стандартной серии применяют в местах с неинтенсивным движением транспорта:

• пешеходные зоны;
• приусадебные участки;
• гаражи;
• автомобильные стоянки;
• паркинг.

Пластиковые дождеприемники стандартной серии могут комплектоваться корзиной для сбора мусора и перегородкой-сифоном.

Смотрите также: Системы точечного водоотвода усиленной серии
