Каталог: Системы очистки сточных вод

Применение: торговые центры, автостоянки, гаражи, автосервисы, АЗС, автодороги, путепроводы.
Производительность: от 1 до 150 л/с (чтобы достичь производительности свыше 150 л/с - предусмотрена комбинация из нескольких линий очистки).
Размер: диаметр от 600 до 4200 мм. Уточняйте габариты у специалистов ТС «Стандартпарк».
Материал корпуса: стеклопластик, сталь с антикоррозийным покрытием.
Варианты исполнения: горизонтальный, вертикальный.
Варианты размещения: подземный, наземный с утеплением корпуса.

Назначение и применение

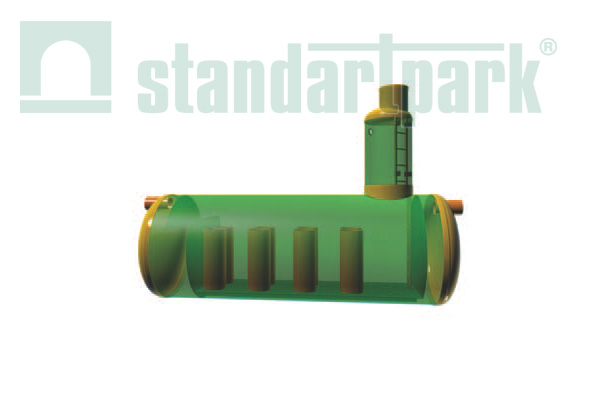

Маслобензоотделитель (нефтеуловитель) – сооружение для устранения со стоков механическим путем нефтепродуктов, масел, отходов сгорания топлива и других маслянистых грубодисперсных примесей, что не растворяются в воде.

Показатель степени очистки после задействования бензо-маслоотделителя может составлять:

по нефтепродуктам - 0,3 мг/л;
по взвешенным веществам - 20 мг/л.

Особенности конструкции, функционирование

Корпус изготовлен из армированного прочного стеклопластика на основе полиэфирных смол. Резервуар долговечен, абсолютно герметичен, соответствует нормам безопасности и предназначен для эксплуатации в любом уголке страны. Гарантийный срок службы при правильном уходе и соблюдении правил эксплуатации - до 50 лет. Нефтеуловитель оснащен сигнальными датчиками для определения предельного уровня маслянистых веществ, если критический объем достигнут – подается сигнал, который дает возможность вовремя очистить сепаратор нефтепродуктов. Частота обслуживания систем очистки стоков – минимум раз в полугодье.

В основе работы маслобензоотделителя лежит коалисцентный модуль, конструкция которого состоит из поливинилхлоридных тонкослойных пластин, склеенных между собой. Такое строение способствует укрупнению капель масла и ускоряет их поднятие на поверхность, где образовывается жирный слой, который в дальнейшем откачивается насосом. Окончательно очищенная сточная вода отправляется в контрольный колодец и в дальнейшем – систему канализации.

Где и как устанавливается бензомаслоотделитель

Очистная конструкция может быть размещена над землей, а также под землей на глубине до 2,5 м от поверхности (чтобы было удобно обслуживать). Устанавливается в системе ЛОС перед колодцем для отбора проб.

Если установка осуществляется под проезжей частью или глубже 2,5 м – нужно сделать опалубку из армированного бетона, усилить стенки стеклопластикового корпуса и установить канализационные люки ТК. Учтите, что в таком случае стоимость монтажа увеличивается примерно на 20%.

Вариант исполнения бензомаслоотделителей с коалесцентными модулями (рекомендуемый)

Вариант исполнения с коалесцентными модулями (рекомендуемый)

Расход стоков	л/с	10	15	20	25	30	40	50	60	70	80	90	100	110	120	130	140	150
Диаметр	мм	1 600	1 800	2 000	2 000	2 000	2 000	2 500	2 500	3 200	3 200	3 200	3 200	3 200	3 200	3 600	3 600	3 600
Длина	мм	2 700	3 100	3 300	4 000	4 600	6 000	5 000	6 000	4 800	5 300	5 900	6 400	6 900	7 500	6 500	7 000	7 500
Высота вход, трубы	мм	1 400	1 600	1 800	1 750	1 750	2 150	2 150	2 150	2 800	2 800	2 800	2 800	3 100	3 100	3 100	3 100	3 100
Высота вых. трубы	мм	1 370	1 530	1 730	1 680	1 680	2 070	2 070	2 070	2 730	2 730	2 730	2 730	3 030	3 030	3 030	3 030	3 030
Диаметр вход/вых. трубы	мм	160	200	200	250	250	315	315	315	315	400	400	400	500	500	500	500	500
Вес	кг	340	470	620	750	870	1 130	1 470	1 750	2 300	2 540	2 830	3 070	3 300	3 600	3 980	4 280	4 590

Вариант исполнения с губчатым фильтром

Расход стоков	л/с	3	6	10	15	20	30	40	50	65	80	100
Диаметр корпуса, D	мм	1 200	1 200	1 200 / 1 600	1 600	1 600	1 600 / 1 800	1 800 / 2 000	2 000	2 300	2 300 / 3 000	3 000
Dвх / Dвых	мм	110	160	160 / 200	200	200	200 / 250	315 / 400	315	315	315 / 400	315
Нвых	мм	120		190				250			350
Длина корпуса, L	мм	2 500	3 000	3 800 / 3 500	4 200	4 700	6 300 / 5 100	6 300 / 5 800	6 500	7 000	8 300 / 6 500	7 500
