Ливневые очистные сооружения
Система дождевой канализации или «ливневая канализация» − это комплекс инженерных сооружений, обеспечивающих прием, отведение и очистку дождевых, талых и поливомоечных вод с селитебных территорий, автомобильных дорог и площадок предприятий. Очистные сооружения поверхностных сточных вод Rainpark – система очистных сооружений, позволяющая произвести очистку от взвешенных веществ, нефтепродуктов и прочих загрязнений до параметров, допустимых к сбросу в централизованную городскую канализацию и водоемы хозяйственно-бытового, рекреационного, а также рыбохозяйственного назначения. Состав и концентрации загрязняющих веществ поверхностных сточных вод принимается на основании ведомственных нормативных документов.
- Диаметр, мм: 2500
- Длина, мм: 11500
- Вес, кг: 2820
- Диаметр, мм: 2500
- Длина, мм: 9700
- Вес, кг: 2300
- Диаметр, мм: 2500
- Длина, мм: 7800
- Вес, кг: 1910
- Диаметр, мм: 2500
- Длина, мм: 6100
- Вес, кг: 1190
- Диаметр, мм: 2000
- Длина, мм: 7600
- Вес, кг: 1190
- Диаметр, мм: 2000
- Длина, мм: 6200
- Вес, кг: 974
- Диаметр, мм: 1800
- Длина, мм: 5800
- Вес, кг: 740
- Диаметр, мм: 160
- Вес, кг: 510
- Пропускная способность, л/с: 1
- Пропускная способность, л/с: 3
- Пропускная способность, л/с: 5
- Пропускная способность, л/с: 7
Очистные сооружения поверхностного стока
Ливневые очистные сооружения (ЛОС) — это эффективная система дождевой канализации, главное назначение которой - прием, очистка и отведение дождевых, талых и поливомоечных вод с селитебных территорий и площадок предприятий от маслянистых, нефтесодержащих и других типов примесей, а также твердых частиц. Чтобы уровень воды на выходе соответствовал параметрам, позволяющим дальнейший ее сброс в централизованную городскую канализацию, в водоёмы хозяйственно-бытового, рекреационного, а также рыбохозяйственного назначения.
Очистные сооружения ливневой канализации используют для автостоянок, автосервисов, парковок, АЗС, автомагистралей и промышленных предприятий.

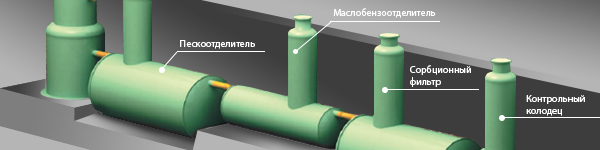

Локальная очистная система включает в себя несколько сооружений в отдельных корпусах, расположенных в конкретном порядке, или моноблочные (когда несколько функциональных блоков располагаются в 1 корпусе). Наличие тех и других конструкций очистки ливневых сточных вод зависит от потребностей территории, типа стоков и индивидуальных целей предприятия. Это:
- распределительный колодец;
- резервуар-усреднитель;
- пескоилоотделитель (песколовка);
- маслобензоотделитель;
- уф-обеззараживатель для воды;
- сорбционный фильтр;
- колодец для отбора проб;
- блоки доочистки;
- накопительные емкости.
При подключении к системе таких очистных сооружений ливневых / дождевых стоков, как пескоилоотделитель и маслобензоотделитель, жидкость на выходе будет иметь степень очистки: до 20 мг/л по взвешенным веществам и до 0,3 мг/л по нефтепродуктам.
Сорбционный блок в системе обеспечивает уровень чистоты стоков согласно нормативам сброса вод в водоемы рыбохозяйственного назначения, и достигает показателей: до 3 мг/л по взвешенным веществам и до 0,05 мг/л по нефтепродуктам.

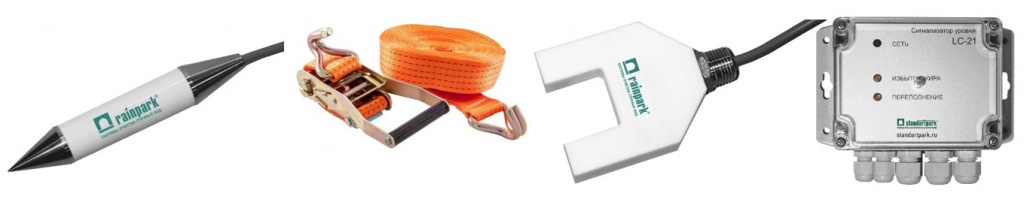

Для удобства эксплуатации очистные сооружения Rainpark по умолчанию комплектуются ремнями, датчиками и сигнализаторами уровня осадка (в секции пескоуловителя) и нефтепродуктов (в секции нефтеуловителя), а так же могут быть оснащены GSM-модулями для подключения к системам диспетчеризации.
Очистные сооружения ливневых сточных вод (ливнестоков) торговой марки "Rаinpark®" обладают рядом преимуществ, а именно:
- Все изделия и комплектующие изготавливаются их прочного инновационного сырья;
- Сооружения обладают стойкостью к воздействию окружающей среды и агрессивных веществ;
- Компактные размеры изделий, что позволяет размещать очистные системы на ограниченных территориях;
- Очистные сооружения дождевых стоков полностью готовы к установке и эксплуатации;
- Возможность очищать сооружения от накопившейся грязи;
- Срок эксплуатации — около 50 лет;

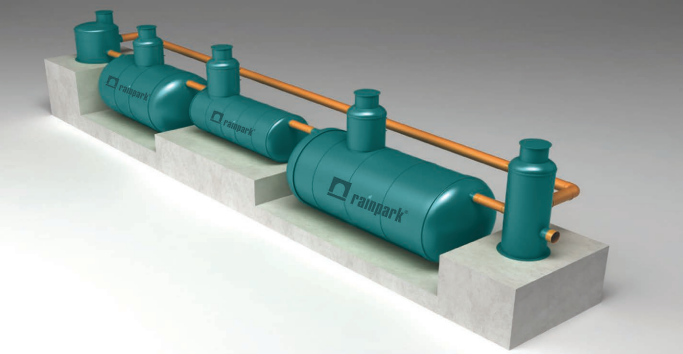

- При надобности можно применить обводную линию (байпас);
- Возможность регулирования высоты обслуживающих колодцев, что позволяет устанавливать сооружения на заданную глубину трассы;
- Не нужно сооружать дополнительные здания и конструкции.
Услуги
Компания Стандартпарк, кроме продукции и оборудования Rainpark для очистки ливневых сточных вод, их хранения и перекачки, предлагает ряд услуг:
Опыт внедрения очистных сооружений ливневой канализации "Rаinpark®" показал их высокую надежность и востребованность. Компания Стандартпарк осуществляет полную инженерную и консультационную поддержку строительно-монтажным и проектным организациям и отдельным заказчикам. Для предварительного расчета и подбора необходимой комплектации для вашей очистной системы.
Обратитесь в ближайший офис Стандартпарк и получите опросный лист для подбора очистных сооружений поверхностного стока для Вашего проекта.
Технология очистки дождевых и талых сточных вод
Компания Стандартпарк предлагает для организации систем очистки ливневых вод оборудование Rainpark, функционирование которого базируется на механическом и физико-химическом методах очистки. В первом случае – происходит снижение скорости потоков дождевой, талой или промышленной воды и устранения примесей под воздействием гравитации, а также тонкослойного отстаивания с коалесцирующим эффектом (маслянистые примеси укрупняются и всплывают на поверхность жидкости в емкости). При физико-химическом воздействии происходит абсорбция, когда поверхностью твердых сорбентов поглощаются нефтепродукты, находящиеся в растворенном или тонкоэмульгированном состоянии.
Принципиальная схема А
Ливневые сточные воды поступают в пескоотделитель Rainpark ПО с целью устранения взвешенных веществ механическим путем и поступлением сточных вод в следующий модуль очистки. В маслобензоотделителе Rainpark БМО устраняются масло- и нефтепродукты, а на выходе в колодце отбора проб Rainpark КОП (оснащен дисковым затвором и предназначен для отбора проб очищенной воды) происходит контроль качества. Возможная эффективность до уровня – по взвешенным веществам до 20 мг/л, по нефтепродуктам до 0,3 мг/л. Если производительность до 100 л/с, то возможно уменьшение габаритов системы и расположение всех составных элементов в 1-м корпусе.
Принципиальная схема В
Используется для сброса очищенных (до нормативного уровня) дождевых вод в водоемы рыбохозяйственного назначения. В схему подключается сорбционный фильтр Rainpark СФ для абсорбции.
Принципиальная схема С
Если требования водоочистки очень высоки и необходимо дополнительное обеззараживание, то системы должна включать специальное оборудование, которое обеспечит требуемое – модуль ультрафиолетового обеззараживания Rainpark УФ.
Принципиальная схема D
Согласно «Рекомендациям по расчёту систем сбора, отведения и очистки поверхностного стока ФГУП “НИИ ВОД-ГЕО”» первые и самые загрязненные стоки нуждаются в очистке. Если таких требований нет и 100%-ного очищения не нужно делать, то в схему рекомендуют включить распределительный колодец Rainpark РК для подачи части более загрязненного стока в систему очистки, а условно чистого – о ее обход. Кроме этого использование колодца распределения дает возможность обеспечить нормативную расчётную нагрузку на очистные сооружения и, что немаловажно, снизить их стоимость.
Принципиальная схема Е
Параллельное расположение модулей с соединением в распределительных колодцах. Идеальное решение для канализационных сетей с большой производительностью - свыше 50 л/сек.
Принципиальная схема F
Если есть ограничения по габаритам системы очистки ливнестоков с производительностью не больше 70 л/сек. При этом возможно выполнение системы в едином корпусе.
Принципиальная схема G
Актуальная схема для объектов, на которых возможно повторное использование уже очищенной воды (например, на автомойках экономия расходов на воду составляет 70% при осуществлении данной схемы). Для устранения нефтесодержащих примесей из стоков используется оборотная система очистки.
